Toote ülevaade
Asme korkon põkk{0}}keevitatud torusulgur, mida kasutatakse toru otsa tihendamiseks, keskkonna lekke ja võõrkehade sissepääsu vältimiseks. Toode on konstrueeritud vastavalt ASME B16.9 standardile ja seda kasutatakse tavaliselt surveanumate või torustike otstes.
Tehnilised andmed
|
Üksus |
Üksikasjad |
|
Standardne |
ASME B16.9 |
|
Toote tüüp |
Caps |
|
Suuruste vahemik |
1/2" – 48" (DN15 – DN1200) |
|
Ühenduse tüüp |
BW |
|
Pinnatöötlus |
Paljas, värvitud,-roostevastane õli,-korrosioonivastane värv, kuumtsingitud- |
|
Süsinikterasest materjalid |
A234 WPB, WPHY52, WPHY60, WPHY65 |
|
Roostevabast terasest materjalid |
304, 304L, 316, 316L, 321 |
|
Legeerterasest materjalid |
A234 WP11, WP22, WP12, WP5, WP9, WP91 |
|
Pakkimismeetod |
Puidust karbid, puidust alused |
|
Toitevõimsus |
1000 MT kuus |
ASME B16.9-2024
CAPSi mõõtmed
| Toru nimisuurus (NPS) | Välisläbimõõt kaldpinnal (mm) | Pikkus E |
| 1/2 | 21.3 | 25.0 |
| 3/4 | 26.7 | 25.0 |
| 1 | 33.4 | 38.0 |
| 1-1/4 | 42.2 | 38.0 |
| 1-1/2 | 48.3 | 38.0 |
| 2 | 60.3 | 38.0 |
| 2-1/2 | 73.0 | 38.0 |
| 3 | 88.9 | 51.0 |
| 3-1/2 | 101.6 | 64.0 |
| 4 | 114.3 | 64.0 |
| 5 | 141.3 | 76.0 |
| 6 | 168.3 | 89.0 |
| 8 | 219.1 | 102.0 |
| 10 | 273.1 | 127.0 |
| 12 | 323.9 | 152.0 |
| 14 | 355.6 | 165.0 |
| 16 | 406.4 | 178.0 |
| 18 | 457.2 | 203.0 |
| 20 | 508.0 | 229.0 |
| 22 | 558.8 | 254.0 |
| 24 | 609.6 | 267.0 |
| 26 | 660.4 | 267.0 |
| 28 | 711.2 | 267.0 |
| 30 | 762.0 | 267.0 |
| 32 | 812.8 | 267.0 |
| 34 | 863.6 | 267.0 |
| 36 | 914.4 | 267.0 |
| 38 | 965.2 | 267.0 |
| 40 | 1016.0 | 305.0 |
| 42 | 1066.8 | 305.0 |
| 44 | 1117.6 | 343.0 |
| 46 | 1168.4 | 343.0 |
| 48 | 1219.2 | 343.0 |

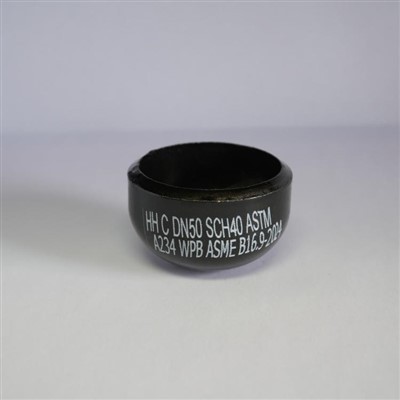

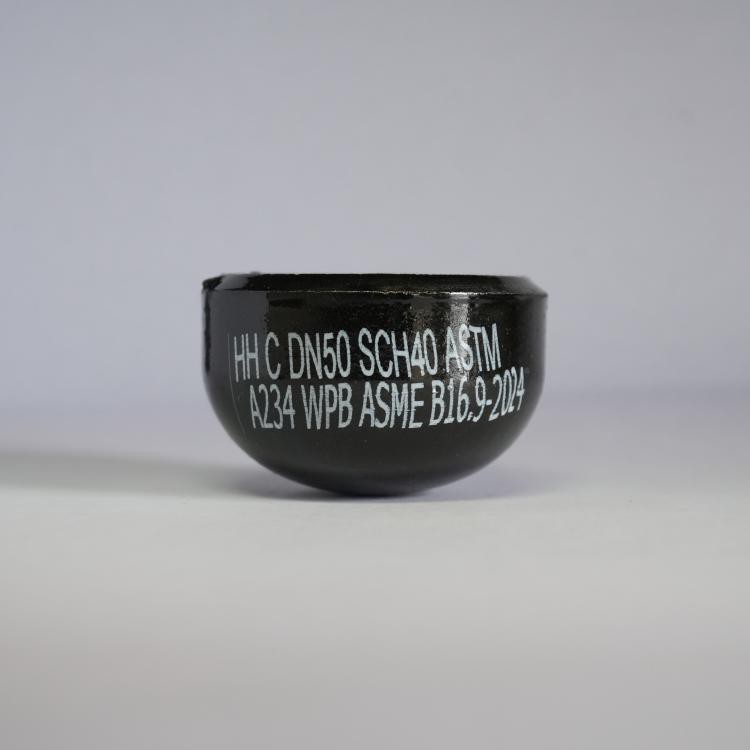

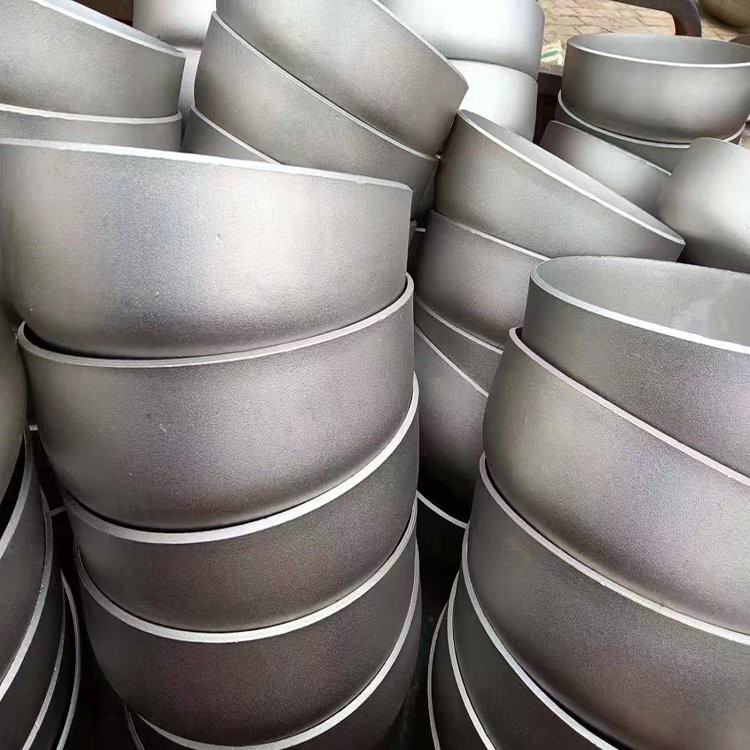

Tootepildid
Rakendused
1. Rafineerimistehase katalüütilise krakkimise seadmete reaktsioonitorustike tihendamine.
2. Elektrijaamade kõrg-temperatuuri ja kõrgsurve{2}}aurutorustike sulgemine.
3. Eksportige ANSI/ASME standarditele vastavaid protsessitorusid.
4. Ajutine suletud ots pikamaagaasitorustike-pigistamistööde jaoks.
Toote eelised
Selge standardsüsteem
Mõõtmed ja tolerantsidasme capson rangelt kooskõlas ASME B16.9-ga, hõlbustades rahvusvaheliste inseneriprojektide hankeid.
01
Täielikud rõhureitingud
Asme mütsidon saadaval erinevates seinapaksusklassides, mis vastavad erinevatele rõhuklassidele. Kasutajad saavad valida paindlikult vastavalt torujuhtme projekteeritud rõhule.
02
Tihe sepistamise protsess
Pistikupesa-keevis- ja keermestatud ASME-korgid on enamasti valmistatud stantsiga sepistamise teel, millel on täielikud metallivoolutorud ja ilma sisemiste valudefektideta, mis sobivad kõrgrõhuga töötingimusteks{1}}.
03
Tugev materjali jälgitavus
Iga ASME Capsi partii vastab ASTM-i materjalistandarditele. Keemilist koostist ja mehaanilisi omadusi saab jälgida kuumtöötlemise dokumentide ja materjalide testimise sertifikaatide kaudu.
04
