Toote tutvustus

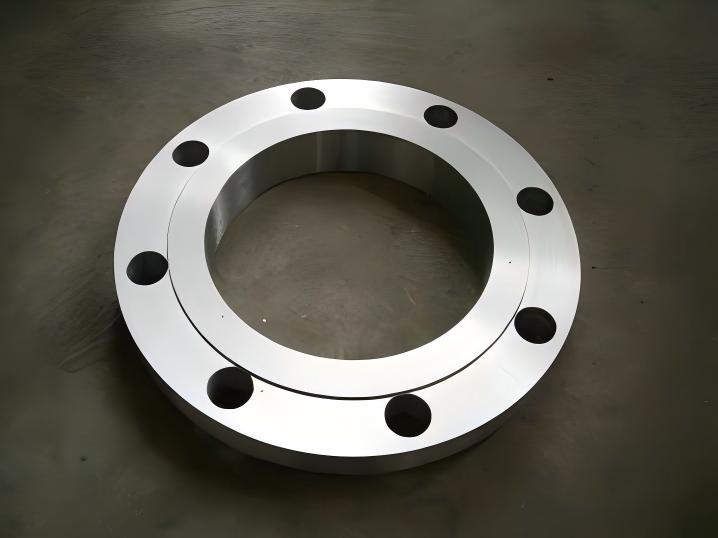

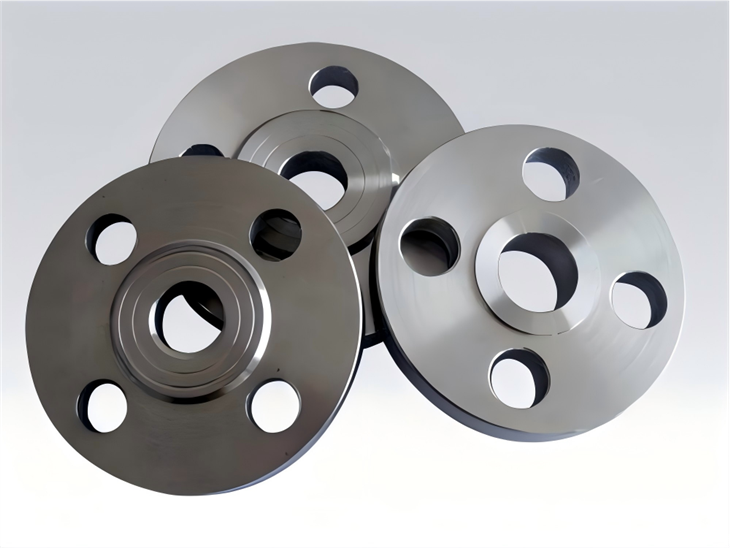

BS-plaadi äärik, mõeldud keevitamiseks, on toruühenduse komponent, mis on toodetud vastavalt BS4504 standarditele. See on sepistatud või terasplaadist lõigatud, et luua usaldusväärne ja lekkekindel liite-torude, ventiilide, pumpade ja muude seadmete vahel.BS-plaadi äärikon lihtsa, kuid vastupidava konstruktsiooniga, muutes selle mitmekülgseks lahenduseks paljude torustike jaoks. Selle peamine ülesanne on tagada lihtne juurdepääs puhastamiseks, kontrollimiseks või muutmiseks, kuna poltidega äärikühendusi saab kokku panna ja lahti võtta ilma ulatusliku lõikamise või keevitamiseta. Pakkudes standardiseeritud ja turvalist ühendusmeetodit, aitab BS Plate Flange otseselt kaasa-kohapealse paigaldamise aja vähendamisele ja tulevaste hooldusprotseduuride lihtsustamisele, pakkudes käegakatsutavat pikaajalist-väärtust.

Toote parameetrid

Üksus	Spetsifikatsioon
Kaubamärgi nimi	HAIHAO
Täitmise standard	BS4504
Tüüp/mudel sepistatud	Plaadi äärik
Spetsifikatsioon	DN10 - DN4000
Surve reiting	PN2.5 - PN250
Ühenduse tüüp	Põkk-keevitus, poltühendus
Pinnatöötlus	Roostevastane õli, kuum{0}}kasttsinkimine, liivapritsiga töötlemine, happepesu
Materjal	Q235; S235JR, S355JR, S355J0, ST37.2, 304, 316L
Pakendamine	Puidust kast või kaubaalused
Toitevõimsus	2000 tonni/kuus

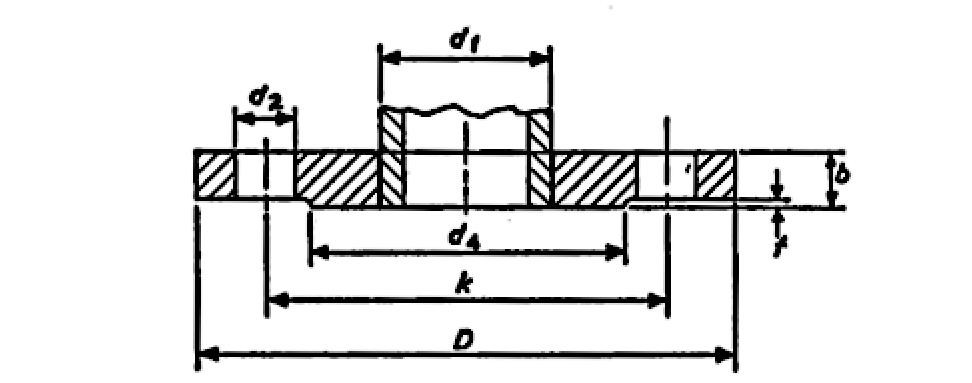

Tehniline skeem

BS4504 TABEL 16/3
TERASPLAADI ÄRIKUD KEEVITAMISEKS 16 bar

product-972-383

Nom.size	Toru od d₁	Äärik		Tõstetud nägu		Poldid	Puurimine
Nom.size	Toru od d₁	D	b	d₄	f	Poldid	Ei.	d₂	k
10	17.2	90	14	40	2	M12	4	14	60
15	21.3	95	14	45	2	M12	4	14	65
20	26.9	105	16	58	2	M12	4	14	75
25	33.7	115	16	68	2	M12	4	14	85
32	42.4	140	16	78	2	M16	4	18	100
40	48.3	150	16	88	3	M16	4	18	110
50	60.3	165	18	102	3	M16	4	18	125
65	76.1	185	18	122	3	M16	4	18	145
80	88.9	200	20	138	3	M16	8	18	160
100	114.3	220	20	158	3	M16	8	18	180
125	139.7	250	22	188	3	M16	8	18	210
150	168.3	285	22	212	3	M20	8	22	240
175	193.7	315	24	242	3	M20	8	22	270
200	219.1	340	24	268	3	M20	12	22	295
250	273	405	26	320	3	M24	12	26	355
300	323.9	460	28	378	4	M24	12	26	410
350	355.6	520	32	438	4	M24	16	26	470
400	406.4	580	36	490	4	M27	16	30	525
450	457.2	640	40	550	4	M27	20	30	585
500	508	715	44	610	4	M30	20	33	650
600	609.6	840	52	725	5	M33	20	36	770
700	711.2	910	58	795	5	M33	24	36	840
800	812.8	1025	64	900	5	M36	24	39	950
900	914.4	1125	72	1000	5	M36	28	39	1050
1000	1016	1255	78	1115	5	M39	28	42	1170
1200	1220	1485	94	1330	5	M45	32	48	1390

Toote eelised

1.Kohandub erinevate tingimustega, lihtsustab varuosade laoseisu: Materjalivalikuga süsinikterasest roostevaba teraseni ja madalaid kuni kõrgeid nõudmisi katvate rõhuklassidega suudab üks äärikute seeria täita mitme protsessiliini nõudeid rajatises. Ühtse standardi kasutamine aitab sujuvamaks muuta varuosade haldamist.

2.Vähendab hooldus- ja asenduskulusid:Poltühendus võimaldab seadmete lihtsat isoleerimist, parandamist või väljavahetamist ilma ulatusliku lõikamise ja uuesti{0}}keevitamiseta. Selline lähenemine vähendab süsteemi seisakuid hoolduse ajal.

Peamised rakendused

Elektrijaamade katelde ja turbiinide torustikusüsteemid
Nafta ja maagaasi ülekandetorud
Veevarustus-, drenaaži- ja tuletõrjesüsteemide ehitamine
Üldmehaanilised seadmed ja torustiku ühendused

KKK

K1: Mis on peamine erinevus BS4504 plaadiääriku ja Ameerika standardääriku (nagu ANSI B16.5) vahel?

A1: Peamine erinevus on mõõtmete standard. BS4504 kasutatakse Euroopas tavaliselt ja selle peamised mõõtmed-, nagu ääriku välisläbimõõt, poldi ringi läbimõõt, poldi aukude arv ja ava suurus-ei ühti ANSI äärikute omadega. Projekti kavandamise ja materjalihanke käigus on oluline kindlaks teha, millist standardit nõutakse.

Q2: Kuidas valida oma rakenduse jaoks õiget ääriku materjali?

A2: Materjali valik sõltub vedeliku söövitavusest, töötemperatuurist ja rõhust. Üldteenuste puhul, nagu vesi, õhk, aur või õli, on süsinikteras (nt Q235, S355JR) tavaline valik. Söövitavates keskkondades või siis, kui toote puhtus on probleem, kasutatakse tavaliselt roostevaba terase marke, nagu 304 või 316L. Erijuhtudel on soovitatav konsulteerida korrosioonikindluse juhi või materjalispetsialistiga.
