Põhijõudlus ja töötlemine
Moodustatud kuumsepistamise ja -pressimise teel, valudefekte pole;tkeermestatud toru põlvedon viimistletud täpse treimis- ja rullimisprotsessiga, et tagada täielik hambaprofiil. Koostatuna standardsete toruliitmikega, et moodustada metallist-to-metallist tihendikonstruktsioon, on tihendikonstruktsiooni maksimaalne survetaluvus 6000 psi. Tootel on kompaktne konstruktsioon, mis sobib torujuhtme paigutuseks ruumilistes{5}}piiratud töötingimustes; Paigaldamise ajal ei ole vaja keevitamist ega muid kuumtöötlemistoiminguid, mis on kohaldatavad tule- ja plahvatusohtlikes ohtlikes keskkondades. Pinda töödeldakse passiveerimise või tsinkimisega, mis läbib soolapihustustesti kauem kui 72 tundi ja kohandub pikaajaliseks-kasutuseks erinevates tööstuslikes töötingimustes.
Tehnilised parameetrid
|
Parameetri kategooria |
Konkreetne indeks |
|
Nominaalne läbimõõt |
DN15, DN20, DN25, DN32, DN40, DN50 (vastab 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
|
Nimetatud rõhu aste |
3000 LB |
|
Kohaldatavad materjalid |
20# süsinikteras / 304 roostevaba teras (06Cr19Ni10) / 316 roostevaba teras (0Cr17Ni12Mo2) |
|
Executive Standard |
GB/T 14383, ASME B16.11 |
|
Vaikimisi lõime tüüp |
NPT (BSPT kohandamiseks) |
|
Töötemperatuuri vahemik |
20# süsinikteras: -20 kraadi ~425 kraadi; 304/316 roostevaba teras: -196 kraadi ~800 kraadi |

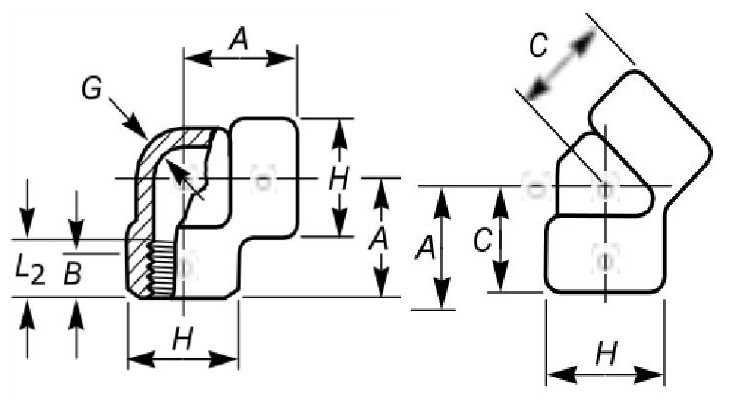

ASME B16.11
Keermestatud küünarnukk
| Nominaalne läbimõõt | Ligikaudne kaal(kg) | ||||
|
Küünarnuki tüüp |
DN |
NPS |
SCH80/2000 |
SCH160/3000 |
XXS/6000 |
|

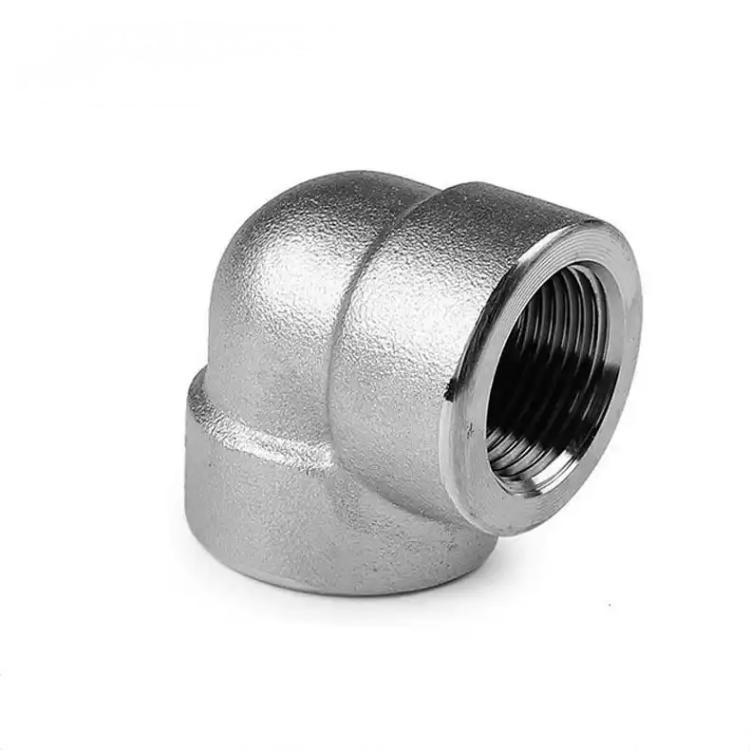

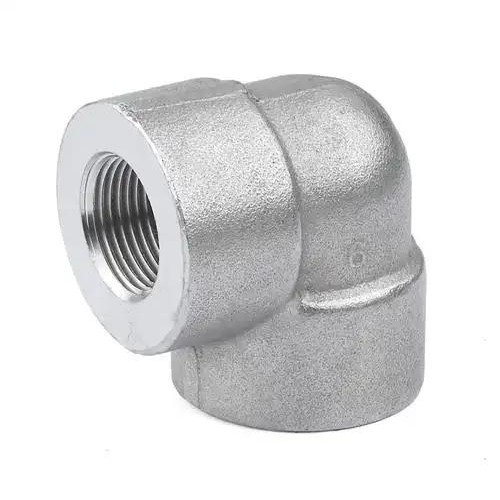

90 kraadi |
6 |
1/8" |
0.08 |
0.1 |
0.18 |
|
90 kraadi |
8 |
1/4" |
0.08 |
0.15 |
0.3 |
|
90 kraadi |
10 |
3/8" |
0.13 |
0.3 |
0.45 |
|
90 kraadi |
15 |
1/2" |
0.22 |
0.45 |
0.72 |
|
90 kraadi |
20 |
3/4" |
0.32 |
0.7 |
1.2 |
|
90 kraadi |
25 |
1" |
0.5 |
1.21 |
1.65 |
|
90 kraadi |
32 |
1-1/4" |
0.8 |
1.47 |
2.7 |
|
90 kraadi |
40 |
1-1/2" |
0.93 |
2.6 |
3.3 |
|
90 kraadi |
50 |
2" |
1.6 |
3.05 |
6.05 |
|
90 kraadi |
65 |
2-1/2" |
2.95 |
5.8 |
9.88 |
|
90 kraadi |
80 |
3" |
5.6 |
8.85 |
16.4 |
|
90 kraadi |
100 |
4" |
10.5 |
13.5 |
23.5 |
|

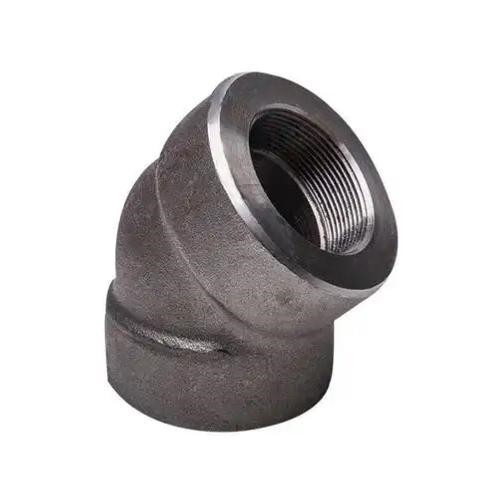

45 kraadi |
6 |
1/8" |
0.08 |
0.17 |
- |
|
45 kraadi |
8 |
1/4" |
0.08 |
0.17 |
- |
|
45 kraadi |
10 |
3/8" |
0.11 |
0.28 |
- |
|
45 kraadi |
15 |
1/2" |
0.23 |
0.35 |
0.85 |
|
45 kraadi |
20 |
3/4" |
0.29 |
0.59 |
1.4 |
|
45 kraadi |
25 |
1" |
0.43 |
0.96 |
1.9 |
|
45 kraadi |
32 |
1-1/4" |
0.67 |
1.15 |
2.65 |
|
45 kraadi |
40 |
1-1/2" |
0.82 |
2.02 |
3.9 |
|
45 kraadi |
50 |
2" |
1.32 |
2.3 |
6.3 |
|
45 kraadi |
65 |
2-1/2" |
3.3 |
4.2 |
- |
|
45 kraadi |
80 |
3" |
5.4 |
6.5 |
- |
|
45 kraadi |
100 |
4" |
9 |
- |
- |
Toote jõudlusnäitajad
Mugav paigaldus
Keermestatud toru põlves võtke kasutusele keermestatud ühendusrežiim, keevitamist pole vaja, saab käsitsi pingutada ja fikseerida, see on kohaldatav hooldustööde piirkondades ja kuumade töödega piiratud piirkondades, kus on ranged tuletõrjenõuded.
Hea tihendusvõime
Koonilisel torukeermel on isesingutusvõime-, keermepindade sobivusaste suureneb koos torujuhtme siserõhu tõusuga, mis võib vähendada keskmise lekke ohtu.
Stabiilne materjali jõudlus
Keermestatud toru põlvesneil on stabiilsed keemilised omadused ja teatav korrosioonikindlus ning seda saab tavalistes töötingimustes pikka aega kasutada ilma sagedase hoolduseta.
Rakendusala
Naftakeemiatööstus
Määrdeõli transporditorustik, keskmise ja madala rõhuga protsessitorustik, tehase tuletõrjeveevarustussüsteemi torustik.
Laevaehitustööstus
Laeva pilsivee väljalaskesüsteem, ballastvee tsirkulatsioonisüsteem, laeva olmeveevarustustorustik.
Ehitus ja kommunaaltehnika
Vertikaalne tõusutoru kõrghoonete veevarustuseks ja drenaažiks, tsentraalse kliimaseadme jahutatud vee hargnemistoru, linna elamu gaasijuhe.
