Toote ülevaade

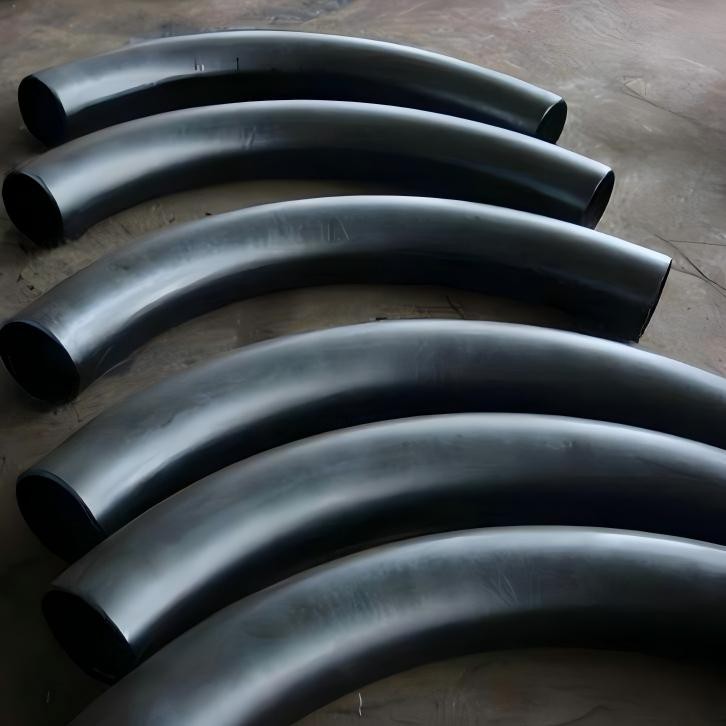

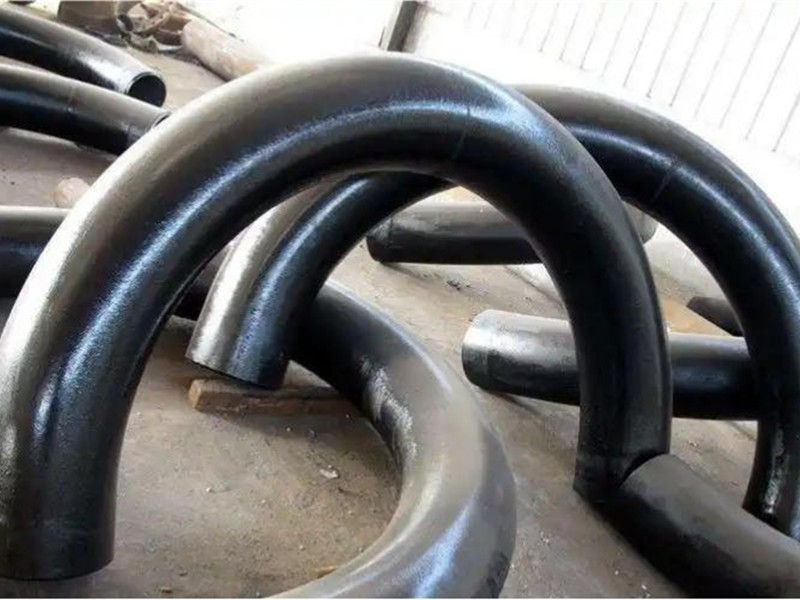

Kuuma painutusega torudhõlmab terastorude kuumutamist plastsesse olekusse keskmise sagedusega induktsioonkuumutusega, seejärel nende vormi surumist, millele järgneb kiire jahutamine pärast painutamist. See protsess tagab toruseina ühtlase paksuse, hõrenemiskiiruse välisküljel alla 10%, sileda ja kortsudeta sisekaare -sisemise külje, suure paindetäpsuse ja võimaluse läbida painutamist kuumtöötlus, et kõrvaldada pinge, säilitades samal ajal stabiilsed materjali omadused.Kuuma painutusega torudsobivad erinevat tüüpi terase ja diameetriga, toetavad erinevate kõverusraadiuste ja nurkade kohandamist ning neid kasutatakse laialdaselt kõrg{0}}rõhu- ja-temperatuuriga keskkondades, nagu nafta- ja gaasitransport ning keemiatehnika.
Tehnilised parameetrid
1. Toru läbimõõdu vahemik:φ159mm - φ1620mm (kohandatav)
2. Seina paksuse vahemik: 3mm - 120mm
3. Materjalide seeria:Süsinikteras: 20#, WPB, Q345B, L245-L485; Legeerteras: 12Cr1MoV, 15CrMo, A335P11/P22/P91; Roostevaba teras: 304/304L, 316/316L, 321; Torujuhtme teras: X42 - X80
4. Paindenurk:0 kraadi - 100 kraadi
Kuum painutustoru
MÕÕTMED
|
Nominaalsuurus DN |
Toru välisläbimõõt (D) |
Painderaadius (R) |
Seina paksus (t) |
Paindenurk (A) |
Sirge toruosa pikkus (L) |
|
|
Ⅰ |
Ⅱ |
|||||
|
150 |
168.3 |
159 |
R=3D~10D |
5-60 mm |
Vähem kui 90 või sellega võrdne |
Vastavalt kliendi spetsifikatsioonidele |
|
200 |
219.1 |
219 |
R=3D~10D |
|||
|
250 |
273 |
273 |
R=3D~10D |
|||
|
300 |
323.9 |
325 |
R=3D~10D |
|||
|
350 |
355.6 |
377 |
R=3D~10D |
|||
|
400 |
406.4 |
426 |
R=3D~10D |
|||
|
450 |
457 |
480 |
R=3D~10D |
|||
|
500 |
508 |
530 |
R=3D~10D |
|||
|
550 |
559 |
R=3D~10D |
||||
|
600 |
610 |
630 |
R=3D~10D |
|||
|
650 |
660 |
R=3D~8D |
||||
|
700 |
711 |
720 |
R=3D~8D |
|||
|
750 |
762 |
R=3D~8D |
||||
|
800 |
813 |
820 |
R=3D~8D |
|||
|
850 |
864 |
R=3D~8D |
||||
|
900 |
914 |
920 |
R=3D~8D |
|||
|
950 |
965 |
R=3D~8D |
||||
|
1000 |
1016 |
1020 |
R=3D~8D |
|||
|
1050 |
1067 |
R=3D~8D |
||||
|
1100 |
1118 |
1120 |
R=3D~8D |
|||
|
1150 |
1168 |
R=3D~8D |
||||
|
1200 |
1219 |
1220 |
R=3D~8D |
|||
|
1250 |
1270 |
R=3D~6D |
||||
|
1300 |
1320.8 |
R=3D~6D |
||||
|
1350 |
1371.6 |
R=3D~6D |
||||
|
1400 |
1422.4 |
R=3D~6D |
||||
|
1450 |
1473.2 |
R=3D~6D |
||||
|
1500 |
1524 |
R=3D~6D |
||||
|
1600 |
1625.6 |
R=3D~6D |
||||
|
1800 |
1828.8 |
R=3D~6D |
||||
|
2000 |
2032 |
R=3D~6D |
||||
Toote omadused
Protsessi omadused
Kuuma painutusega torudsaab kohapeal soojendada, et parandada materjali kasutamist; pidev surumine tagab toote järjepidevuse; sünkroonjahutus kontrollib mikrostruktuuri ja omadusi.
Struktuurne jõudlus
Seina paksuse ühtlane jaotus; täpne mõõtmete juhtimine; Painutusjärgne kuumtöötlus stabiliseerib materjali omadusi-.
Paindlikud spetsifikatsioonid
mis tahes nurk 0 kraadist 100 kraadini; mitmesugused painderaadiused; sobib süsinikterasele, legeerterasele ja muudele materjalidele.
Rakendused
Pika-nafta ja gaasi ülekandetorud
Kuuma painutusega torudsobivad torujuhtmete pööramiseks, ületamiseks ja ületamiseks ning pikamaa ülekandetorustike{0}}vältimissõlmedeks. Neid rakendatakse sellistes võtmeprojektides nagu lääne{2}}ida gaasiülekande projekt, mille torude läbimõõt on vahemikus φ159–1220 mm, mis vastavad põhiliinide ja haruliinide ehitusvajadustele.
Linna gaasitorude võrk
Seda kasutatakse kõrgrõhu--- ja alam--kõrgsurve-torujuhtmevõrkudes ning maastiku kohandamiseks suundpuurimiseks, see on kantud linna torujuhtmevõrkude tarnijate nimekirja.
Keskküttesüsteem
Kuuma painutusega torudvõtta kasutusele kokkupandavad isoleeritud painutatud torud temperatuuritaluvusega 120 kraadi, mis sobivad küttevõrkude sõlmede pööramiseks.
