Toote ülevaade

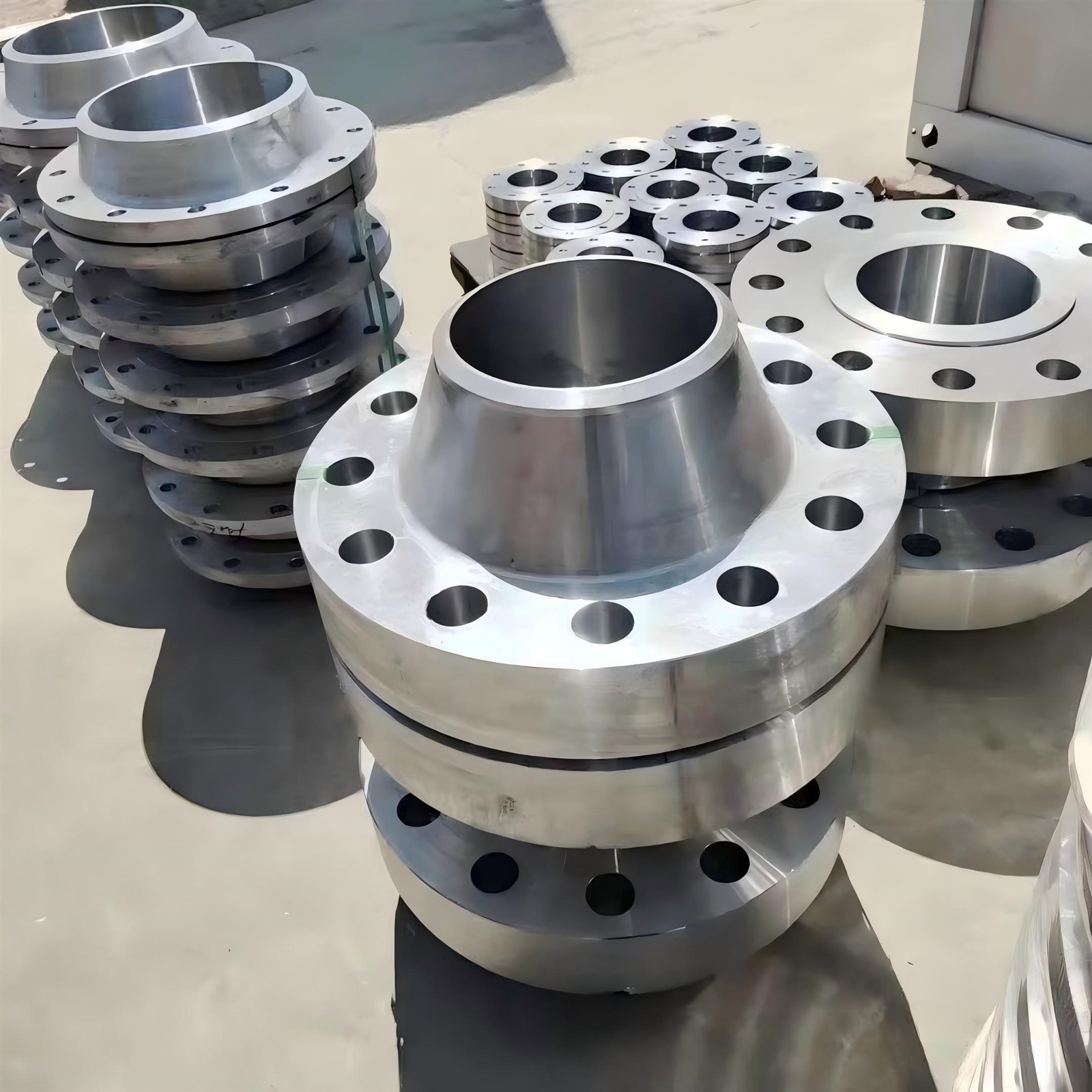

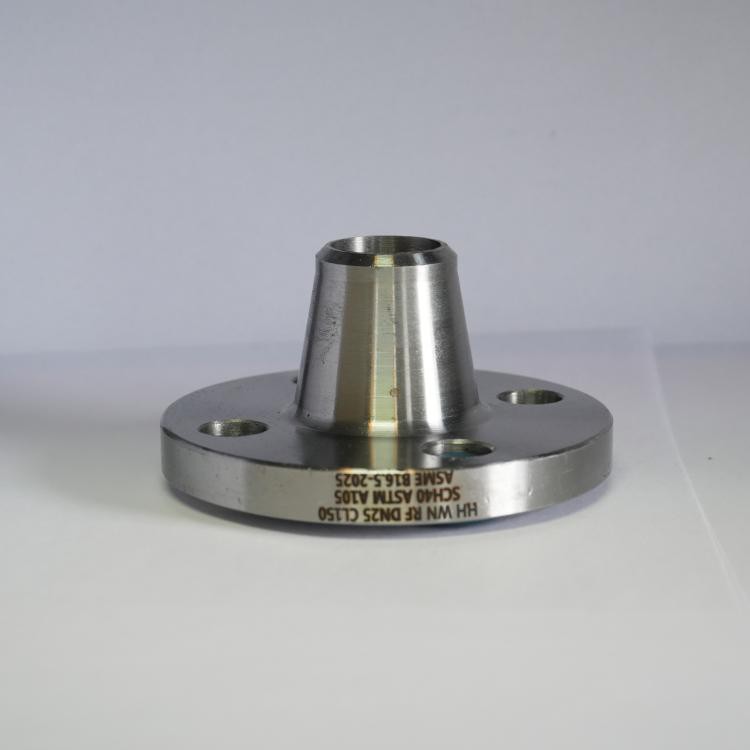

ASME B16.5 keeviskaela äärikon toodetud kõrge{0}}tugeva sepistamisprotsessi abil, mis on spetsiaalselt ette nähtud kõrgrõhu--kõrg{2}}temperatuuri toruühenduste jaoks. Sellel keeviskaela äärikul on ainulaadne koonusekujuline rummu disain, mis hajutab tõhusalt pinget ja vähendab rõhu kontsentratsiooni, suurendades seeläbi oluliselt torustiku konstruktsiooni terviklikkust. Kas nafta ülekandes või keemilises töötlemises, ASME B16.5 keevisõmblus Kaela äärikpakub stabiilset ja usaldusväärset ühenduslahendust.

Toote parameetrid

Üksus	Ühised spetsifikatsioonid
Standardne	ASME B16.5
Tüüp/mudel	Sepistatud, keeviskael
Suuruste vahemik	1/2" kuni 24" (DN15 kuni DN600)
Survehinnangud	Klass 150, klass 300, klass 600, klass 900, klass 1500, klass 2500
Ühenduse tüüp	Põkkkeevitus
Pinnatöötlus	Roostevastane õli, kuum{0}}tsinkimine (kohandatav soovi korral)

Materjali võrdlus

Materjali kategooria	Esinduslikud klassid	Kulutõhusus ja rakendamine
Süsinikteras	A105N, A350 LF2, ct20	Sobib standardtingimustesse, madal hankekulu, hea töövõime. Esmane valik tavapäraste vee-, nafta- ja gaasitorustike jaoks.
Roostevaba teras	304/L, 316/L, 321	Kuigi esialgne investeering on suurem, välistab see korrodeerivates keskkondades sagedase asendamise, vähendades oluliselt hoolduskulusid ja seisakuid.
Legeerteras	A182 F11/F22/F91	Spetsiaalselt loodud kõrgrõhu{0}}kõrgtemperatuuri{1}}rakenduste jaoks (nt elektrijaamad). Vähendab rikete määra, tagab pideva tootmise, mille tulemuseks on lühike investeeringutasuvus.

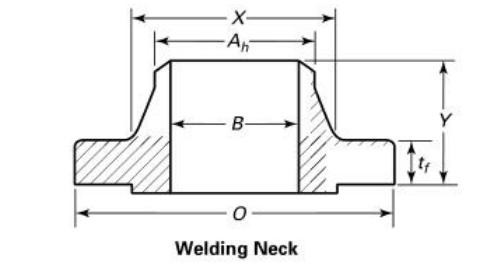

Tehniline diagramm

ASME B16.5
Keevituskaela äärikute ligikaudne kaal (kg)

product-487-265

SUURUS		Nominaalne rõhk
DN	NPS	Klass 150	Klass 300	Klass 600	Klass 900	Klass 1500	Klass 2500
15	1/2"	0.91	0.91	1.36	3.18	3.18	3.63
20	3/4"	0.91	1.36	1.59	3.18	3.18	4.09
25	1"	1.14	1.82	1.82	3.86	3.86	5.9
32	1-1/4"	1.14	2.27	2.5	4.54	4.54	9.08
40	1-1/2"	1.81	3.18	3.63	6.36	6.36	12.7
50	2"	2.72	3.36	4.54	10.9	10.9	19.1
65	2-1/2"	4.45	5.45	6.36	16.3	16.34	23.6
80	3"	5.22	8.17	8.17	13.2	21.8	42.7
100	4"	7.49	12.1	16.8	23.2	31.3	66.3
125	5"	9.53	16.3	30.9	39.1	59.9	110.8
150	6"	11.8	20.4	33.1	49.9	74.5	171.6
200	8"	19.1	31.3	50.9	84.9	123.9	261.5
250	10"	24.5	45.4	85.8	121.7	206.1	484.9
300	12"	39.9	664.5	102.6	168.9	313.3	730.1
350	14"	51.8	93.5	157.5	255.2	406.5
400	16"	64.5	113.1	218.4	311	525
450	18"	74.9	138.9	252	419.5	687.2
500	20"	89.4	167.5	313.3	528.5	852.6
550	22"	103.5	199.4	376.5
600	24"	121.7	235.6	443.6	955.6	1366.8

Peamised rakendused

Metallurgia ja kaevandamine

Kasutatakse tugevalt abrasiivsete või kõrgsurve{0}}kandjate, nagu läga ja kõrgsurvevee{1}} transportimiseks.

Farmaatsia ja toiduainete töötlemine

Kõrgete puhtusnõuetega keskkondades kasutatakse torujuhtme puhastamise ja aseptilise ülekande hõlbustamiseks 304/316L roostevabast terasest keevituskaela äärikuid.

KKK

K1: Mis vahe on ASME B16.5 keeviskaela äärikute ja libisemis{2}}äärikute maksumuses ja rakenduses?

V: Algsest ostuhinnast on keeviskaela äärikud üldiselt kallimad kui äärikute libisemine{0}}. Kuid majandusliku kasu seisukohalt nõuab keeviskaela ääriku kitsenev rummu konstruktsioon vähem keevitamist, jaotab pinget ühtlaselt ja pakub pikemat tööiga. Kõrgsurvesüsteemides või süsteemides, kus on suured temperatuurikõikumised, võib keevisõmbluse kaelaäärikute kasutamine vähendada keevisõmbluse parandamise tõenäosust kuni 90%. Pikemas perspektiivis on hoolduse kogukulu oluliselt madalam kui äärikute libisemise{6}}kulu.

Q2: Kuidas aidata klientidel materjalide valiku kaudu kulusid kontrollida?

V: Pakume täielikku valikut materjale süsinikterasest legeerterasest. Näiteks standardsete veetöötlusprojektide jaoks soovitame roostevastase töötlusega A105N süsinikterast, mis pakub parimat kulu{2}}jõudlussuhet. Kergelt söövitava keemilise kandja jaoks võiksime soovitada 316L roostevaba terast. Kuigi tonni hind on kõrgem, võib selle äärmiselt madal korrosioonimäär seadmete eluiga pikendada 3-5 korda, vältides sagedastest äärikute vahetamisest tulenevaid tootmiskadusid. See kujutab endast kõige tulevikku vaatavat majanduslikku lähenemisviisi.
