Toote ülevaade
Pime äärik, ASME B16.5-le vastavat toruliitmikku, kasutatakse peamiselt torujuhtme otste blokeerimiseks või torujuhtmeosade isoleerimiseks. Sepistatud protsessis kasutatakse seda laialdaselt nafta-, keemia-, gaasi-, elektri-, laevaehitus-, munitsipaal- ja muudes tööstusharudes. Sellel on suurepärane tihendus, surve- ja korrosioonikindlus ning see tagab usaldusväärse sulgemise kõrge -rõhu ja{4}}temperatuuri tingimustes.
Toote parameetrid
|
Parameeter |
Spetsifikatsioon |
|
Täitmise standard |
ASME B16.5 |
|
Tüüp/mudel |
Sepistatud, Pime äärik |
|
Spetsifikatsioonivahemik |
1/2" - 24" |
|
Surve reiting |
CL150, CL300, CL600, CL900, CL1500, CL2500 |
|
Ühenduse tüüp |
Poltidega ühendus |
|
Pinnatöötlus |
Roostevastane õli, kuum{0}}tsinkimine |
|
Materjali kategooriad |
Süsinikteras, roostevaba teras, legeerteras |
|

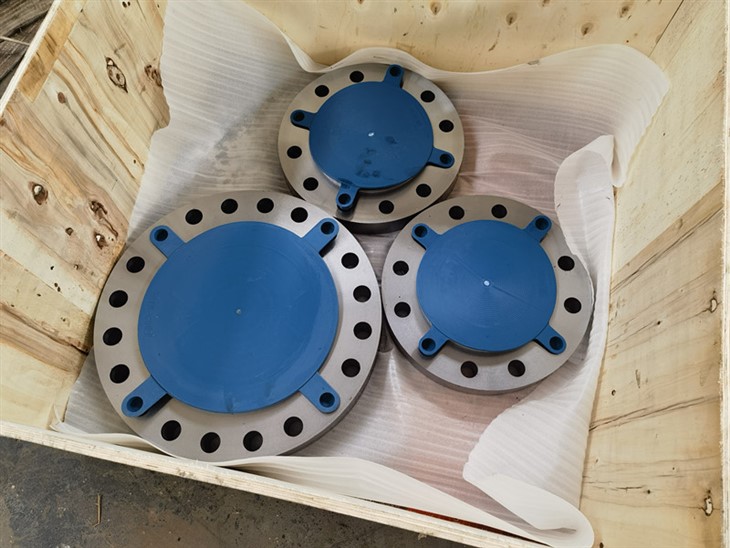

Pakkimismeetod |
Puidust kast või kaubaalused |
|
Toitevõimsus |
2000 tonni/kuus |

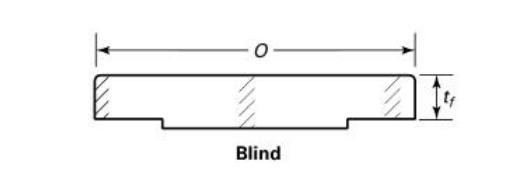

Tehniline skeem
ASME B16.5
Pimedate äärikute ligikaudne kaal (kg)
|
SUURUS |
Nominaalne rõhk |
||||||
|
DN |
NPS |
Klass 150 |
Klass 300 |
Klass 600 |
Klass 900 |
Klass 1500 |
Klass 2500 |
|
15 |
1/2" |
0.43 |
0.63 |
0.77 |
1.78 |
1.78 |
3.11 |
|
20 |
3/4" |
0.63 |
1.15 |
1.37 |
2.43 |
2.43 |
3.56 |
|
25 |
1" |
0.89 |
1.4 |
1.66 |
3.65 |
3.65 |
5.05 |
|
32 |
1-1/4" |
1.2 |
1.88 |
2.36 |
4.27 |
4.27 |
7.47 |
|
40 |
1-1/2" |
1.58 |
2.65 |
3.29 |
5.93 |
5.93 |
10.6 |
|
50 |
2" |
2.39 |
3.22 |
4.24 |
10 |
10 |
15.5 |
|
65 |
2-1/2" |
4.07 |
4.8 |
6.23 |
14 |
14 |
22.4 |
|
80 |
3" |
4.92 |
6.89 |
8.63 |
13.1 |
19 |
34.9 |
|
100 |
4" |
7.13 |
11.6 |
17.7 |
21.8 |
29.7 |
53.8 |
|
125 |
5" |
8.92 |
15.6 |
29.4 |
36.8 |
58.8 |
91.5 |
|
150 |
6" |
11.4 |
21.4 |
36.2 |
47.5 |
72.5 |
142.5 |
|
200 |
8" |
20.1 |
334.1 |
59.1 |
82.4 |
122.7 |
211.5 |
|
250 |
10" |
28.7 |
53.5 |
98.4 |
122.2 |
211.5 |
412.6 |
|
300 |
12" |
43.8 |
78.3 |
125.3 |
173.7 |
317.4 |
588.2 |
|
350 |
14" |
58.2 |
105 |
152.1 |
205.7 |
422.7 |
|
|
400 |
16" |
77.4 |
138.6 |
214.1 |
259.9 |
557.2 |
|
|
450 |
18" |
94 |
174.3 |
275.4 |
366.9 |
760.6 |
|
|
500 |
20" |
122.7 |
220.4 |
352.4 |
461 |
966.6 |
|
|
550 |
22" |
150.7 |
268.7 |
428.5 |
|||
|
600 |
24" |
187 |
339 |
536.8 |
874 |
1560 |
|
Toote eelised
Standardvastavus ja kõrge töökindlus
Toodetud ASME B16.5 järgipime ääriktagab täpsed mõõtmed, stabiilsed mehaanilised omadused ja{0}}lekkevaba sulgemise, mis vastab erinevate tööstuslike stsenaariumide rangetele tihendus- ja survekindlusnõuetele.
Erinevad materjalivalikud
Thepime äärikpakub rikkalikku materjalivalikut (süsinikteras, roostevaba teras, legeerteras), et kohaneda erinevate vahenditega (õli, gaas, vesi, aur, söövitavad vedelikud) ja karmide töötingimustega (kõrge temperatuur, kõrge rõhk, korrosioon).
Suurepärane töötlemine ja vastupidavus
Sepistatud pimeäärikul on suurem tihedus, tugevus ja sitkus kui valatud alternatiividel, mis võimaldab pikaajalist{0}}töökindlust karmides tööstuskeskkondades.
Peamised rakendused
Nafta ja maagaas
Pime ääriktihendab ja isoleerib kaevupea, kogumis-, kompressori- ja ventiilijaama torujuhtmeid, tagades{0}}kõrgsurvega nafta- ja gaasisüsteemide ohutuse.
01
Keemia ja võimsus
Pime äärikisoleerib reaktorid, soojusvahetid ja katlad, võimaldades kõrgel -temperatuuril söövitavaid torujuhtmeid ohutult hooldada.
02
Laevaehitus ja merendus
Pime ääriktalub merevee korrosiooni ballast-, kütuse- ja tuletõrjesüsteemides, tagades meretorustike toimimise.
03
Munitsipaal ja tsiviil
Pime äärikisoleerib vee-, kütte-, gaasi- ja tuletõrjetorustikud hoolduseks, toetades avaliku rajatise stabiilset tööd.
04
