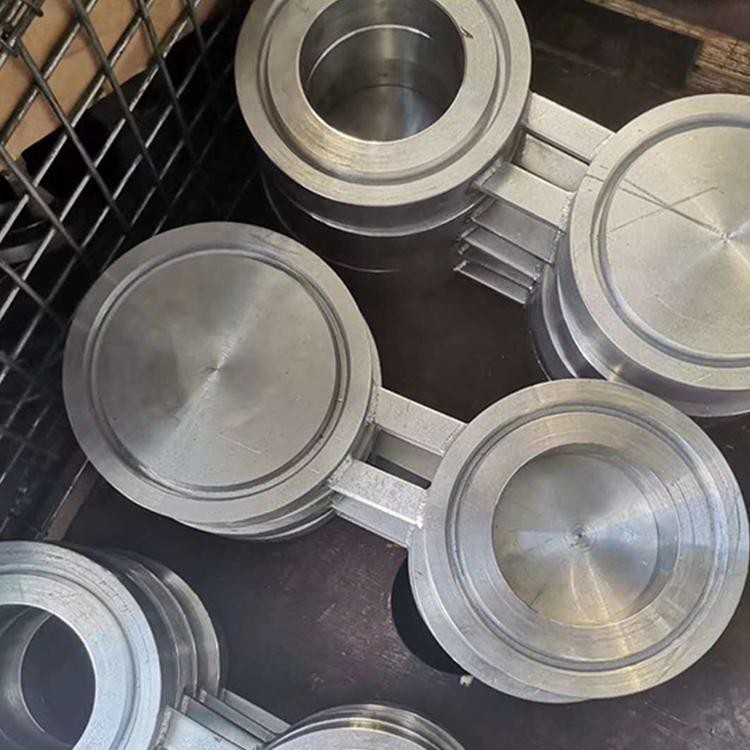

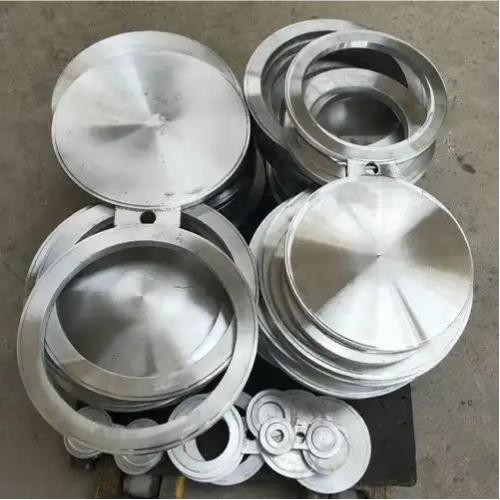

Toote ülevaade
Meie ASME B16.48Rea tühjadon ehitatud otstarbeks-torujuhtme isoleerimiseks ja sulgemiseks.
Need paigaldatakse hoolduse, rõhutestide või süsteemi uuendamise ajal lihtsalt selleks, et blokeerida toru teatud osad. Valikusse kuuluvad joonise-8, labade ja vahetükkide stiilid. Iga valik sobib saidi erinevate vajadustega, olgu selleks siis liini isoleerimine, vooluteede vahetamine või turvalise tihendi loomine.Rea tühjad ilmuvad paljudes tööstusharudes: nafta ja gaas, keemiatöötlemine, maagaasi ladustamine, elektritootmine, laevaehitus, mereehitus, munitsipaalvee- ja soojusvarustus, reoveepuhastus, tulekaitsesüsteemid ja üldine masinate tootmine.
Reaalses-kasutuses peavad need stabiilselt vastu rõhu, temperatuurimuutuste ja söövitava keskkonna korral. Olenemata tööst toetavad need torujuhtme töökindlat tööd.
Toote parameetrid
|
Parameeter |
Spetsifikatsioon |
|
Täitmise standard |
ASME B16.48 |
|
Toote tüübid |

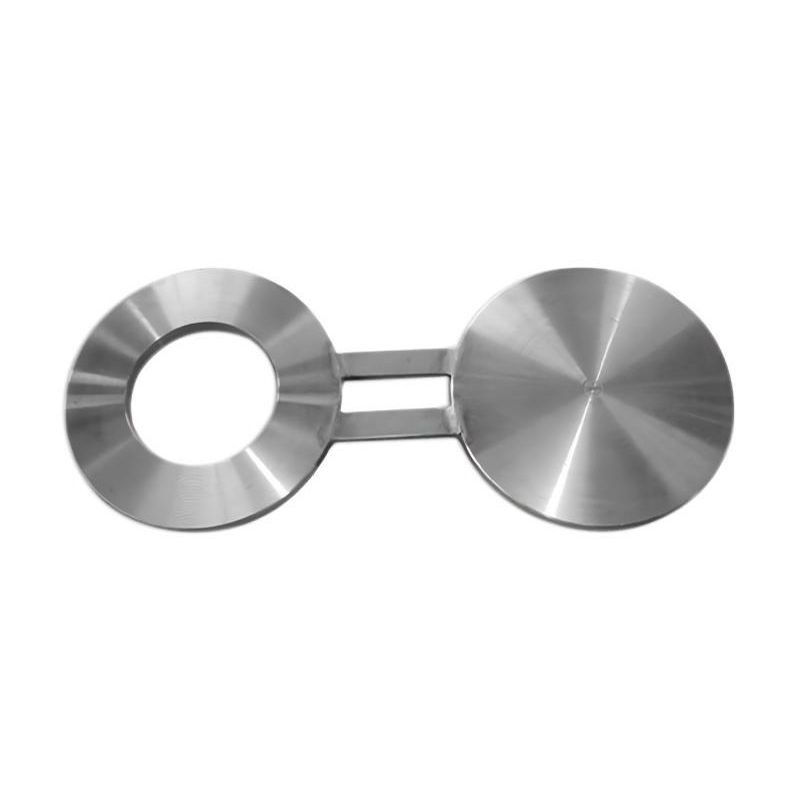

Joonis-8 toorik, mõla toorik, aeru vahetükk |
|
Suuruse vahemik |
e 1/2" - 24" |
|
Surve reiting |
CL150, CL300, CL600, CL900, CL1500, CL2500 |
|
Ühenduse tüüp |
Põkkkeevitus (BW) |
|
Pinnatöötlus |
Roostevastane õli, kuum{0}}tsinkimine |
|
Süsinikterasest materjalid |
A516 GR65, A516 GR70, A105N, A350 LF2, A694 F42, A694 F52, A694 F60, A694 F65 |
|
Roostevabast terasest materjalid |
304, 304L, 316, 316L, 321, 12Х18Н10Т, 08X18H10, 08X17H13M2T |
|
Legeerterasest materjalid |
A182 F11, A182 F22, A182 F12, A182 F5, A182 F9, A182 F91, WB36, 15XM, 10Cr9Mo1VNbN |
|
Pakkimismeetod |
Puidust kast, puidust kaubaalus |
|
Toitevõimsus |
2000 tonni/kuus |
ASME B16.48 TOORIKUD

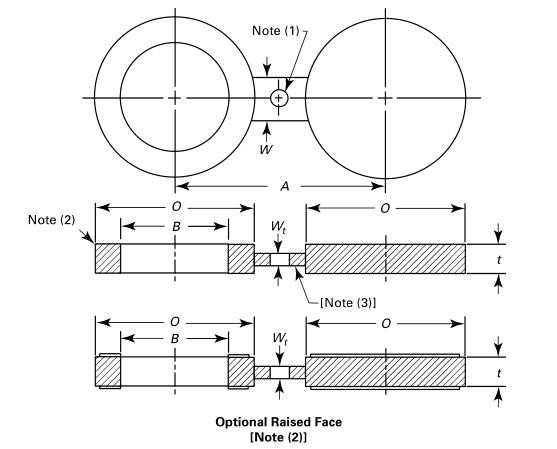

Klassi 150 toorikute mõõtmed ülestõstetud esiäärikutega kasutamiseks
|
NPS |
Sisemine läbimõõt B (mm) |
Välisläbimõõt O (mm) |
Keskjoone mõõde A (mm) |
Paksus t(mm) |
Veebi laius W (mm) |
|
1/2" |
16 |
45 |
60 |
3 |
38 |
|
3/4" |
21 |
54 |
70 |
3 |
38 |
|
1" |
27 |
64 |
80 |
3 |
38 |
|
1-1/4" |
42 |
73 |
90 |
6.4 |
38 |
|
1-1/2" |
48 |
83 |
100 |
6.4 |
38 |
|
2" |
61 |
102 |
120 |
6.4 |
51 |
|
2-1/2" |
73 |
121 |
140 |
6.4 |
51 |
|
3" |
89 |
133 |
150 |
6.4 |
64 |
|
3-1/2" |
102 |
159 |
175 |
9.7 |
64 |
|
4" |
114 |
171 |
190 |
9.7 |
64 |
|
5" |
141 |
194 |
215 |
9.7 |
76 |
|
6" |
168 |
219 |
240 |
12.7 |
76 |
|
8" |
219 |
276 |
300 |
12.7 |
76 |
|
10" |
273 |
337 |
360 |
15.7 |
102 |
|
12" |
324 |
406 |
430 |
19.1 |
102 |
|
14" |
356 |
448 |
475 |
19.1 |
108 |
|
16" |
406 |
511 |
540 |
22.4 |
108 |
|
18" |
457 |
546 |
580 |
25.4 |
114 |
|
20" |
508 |
603 |
635 |
28.4 |
121 |
|
24" |
610 |
714 |
750 |
31.8 |
140 |
Toote eelised
Ühtlane kvaliteet, ranged standardid
ASME B16.48 järgimine tagab meie toorikute ühtlaste mõõtmete ja kindla mehaanilise tugevuse. Nad taluvad probleemideta kõrget rõhku ja kõrget temperatuuri.
Materjalivalikud erinevate vedelike jaoks
Alates süsinikterasest kuni roostevaba teraseni ja legeerterasteni on meie materjalid valitud nii, et need sobiksid konkreetsete vahenditega: õli, gaas, vesi, aur ja palju muud.Rea tühjadtuua lauale tahke korrosioonikindlus ja temperatuuritaluvus.
Konfigureeritav erinevate ülesannete jaoks
Sõltuvalt sellest, kuidas peate oma torujuhet isoleerima või muutma, valige joonise-8, mõla tooriku või labade vahetüki vahel. Õige valik muudab saidi töö puhtamaks ja lihtsamaks.
Peamised rakendused
Nafta ja gaas
Rea tühjadKasutatakse kõrgsurvetorustike,{0}}klapijaamade ja kompressoriüksuste isoleerimiseks.Rea tühjadpaistavad silma tavaliste seiskamiste ja rõhutestide ajal.
Keemia ja võimsus
Sobib reaktoritele ja kateldele, kus kuumus ja korrosioon on pidevad.Rea tühjadsäilitada usaldusväärne jõudlus pikka aega.
Mere- ja laevaehitus
Leitud ballastvees, kütteõlis ja tuletõrjesüsteemides.
Tugev merevee korrosioonikindlus muudab need stabiilseks valikuks pikkadeks reisideks.
Munitsipaal- ja üldine infrastruktuur
Levinud linna vee-, kanalisatsiooni-, kütte-, gaasi- ja kanalisatsioonisüsteemides. Kasutatakse ka pumpades, kompressorites ja mahutites sujuvaks igapäevaseks tööks.
