Toote ülevaade

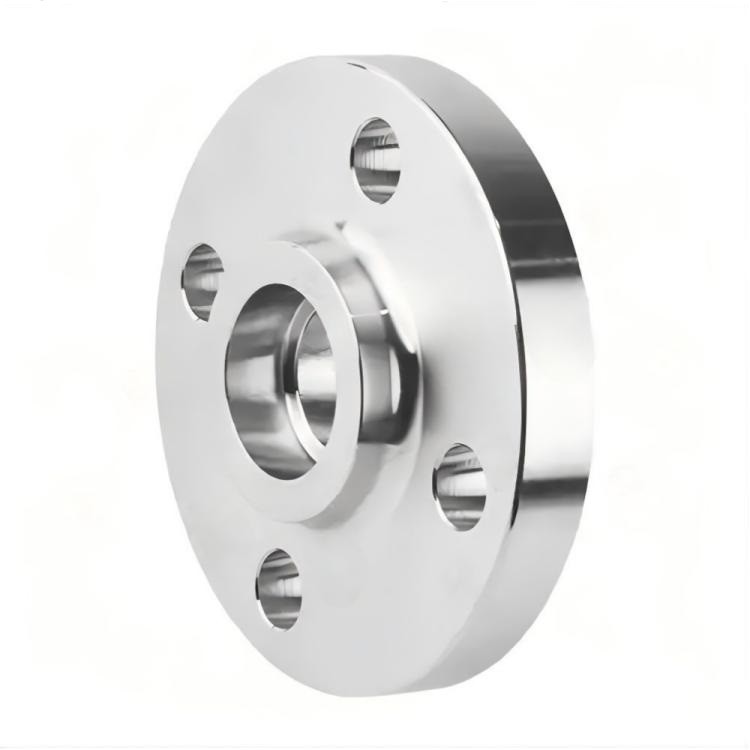

Pistikupesa keevistoru äärikon äärikutüüp, mille puhul toru sisestatakse ääriku pesasse ja ühendatakse filee keevisõmbluse abil. See sobib töötingimustesse, mis nõuavad kõrget rõhku, kõrget temperatuuri ja lekkekindlust.Socket Weld äärikSellel on kompaktne struktuur ja kõrge tugevus, mistõttu seda kasutatakse laialdaselt nafta-, keemia-, elektri- ja meretorustike süsteemides. Võrreldes traditsiooniliste keeviskaela äärikutega pakub Socket Weld Flange ehituslikke eeliseid, nagu mugav joondamine, vähem keevitamist ja lihtne keevisõmbluse kontroll.

Toote parameetrid

Üksus	Ühised spetsifikatsioonid
Täitmise standard	ASME B16.5
Suurus (NPS)	1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3"
Surve klass	150, 300, 600, 900, 1500, 2500
Ühenduse tüüp	Pistikupesa keevitamine
Tootmisprotsess	Sepistatud
Pinnatöötlus	Roostevastane õli, kuum{0}}tsinkimine
Materjali valikud	Süsinikteras (A105N, LF2), roostevaba teras (304/L, 316/L), legeerteras (F11, F22)

Tehniline skeem

ASME B16.5
Pistikupesa keevitusäärikute ligikaudne kaal (kg)

product-419-250

SUURUS		Nominaalne rõhk
DN	NPS	Klass 150	Klass 300	Klass 600	Klass 900	Klass 1500
15	1/2"	0.41	0.63	0.75	1.75	1.75
20	3/4"	0.58	1.16	1.35	2.35	2.35
25	1"	0.8	1.37	1.58	3.5	3.5
32	1-1/4"	1.07	1.75	2.15	4.01	4.01
40	1-1/2"	1.37	2.47	2.99	5.52	5.52
50	2"	2.01	2.9	3.71	9.81	9.81
65	2-1/2"	3.32	4.17	5.2	13.5	13.5
80	3"	3.83	5.92	7.13	11.5

Toote eelised

Vähendab paigalduskulusid

Pistikupesa keevisõmbluse struktuur välistab vajaduse keeruka faasimise järele. Ühepoolne -keevitusprotsess on kiire, mis võib oluliselt vähendada kohapeal-töötunde ja lühendada projekti ajakava.

Minimeerib materjaliraiskamist parema eelarvekontrolli jaoks

Täpne sepistamine tagab tiheda ääriku korpuse ja standardiseeritud pesa sügavuse, kontrollides tõhusalt keevitusmaterjalide kulu.

Kulud-Tõhus väikeste ja keskmise läbimõõduga torude jaoks

Võrreldes keevisõmbluse kaelaäärikutega pakuvad pesaga keevisäärikud DN50 ja väiksemate torude puhul selgeid kulusid ja paigalduseeliseid.

Peamised rakendused

Uus energiatööstus

Vesiniku-, lämmastiku-, argooni- ja muud kõrgrõhu{0}}kaitsvad gaasitorud

Kõrge{0}}puhtusastmega meediumiliinid liitiumakudele ja fotogalvaanilistele tootmisliinidele

Külmutus- ja HVAC-kõrgsurvesüsteemid

Ammoniaagi jahutus-, freoonjahutuskõrg{0}}survevedeliku/gaasi torud

Kõrgsurveühendused-suurte keskkliimasüsteemide ja külmhoonete jaoks

Hooldus- ja moderniseerimisprojektid

Vana torustiku renoveerimine, uued harutrassid, möödaviigu ühendused

KKK

K1: Mis on peamine erinevus pesa keevisõmbluse ääriku ja keevisõmbluse ääriku vahel?

A1: pesaga keevisäärik hõlmab keevitamiseks toru sisestamist ääriku pesasse. See sobib väikese -ava (vähem kui 3 tolli) kõrgsurvetorude- jaoks ja pakub lihtsat paigaldamist sileda keevisõmblusega. Keevisõmbluse kaelaäärik hõlmab toru põkk-keevitamist ääriku otsa külge faasi kaudu. See sobib suure-läbimõõduga, kõrge-rõhuga ja kõrge temperatuuriga{10}}torude jaoks ning tagab ühtlasema pingejaotuse.

Q2: Kuidas tuleks pärast paigaldamist teha rutiinset kontrolli ja hooldust?

A2: Soovitatav on kontrollida keevisõmbluse lekkeid süsteemi esmase töötamise ajal ja regulaarselt kontrollida ääriku ühenduspoltide lõtvust. Kõrge -temperatuuri rakenduste puhul on soovitatav polte pärast mitut termilist tsüklit kuumalt keerata, et vältida diferentsiaalsest soojuspaisumisest põhjustatud lekkeid. Rutiinsed kontrollid peaksid keskenduma peamiselt tihenduspinnale keskmise korrosiooni või väliste kahjustuste tuvastamiseks.
