Toote tutvustus
- Toode: terastoru küünarnukk
- Tüüp/mudel: 90 kraadi, 45 kraadi, 180 kraadi ;R=1.0D,R=1.5D,R=3D
- Spetsifikatsioon: GOST: φ21,3-1016 mm, ASME B16,9:1/2"-48" (DN15-DN1200)
- Seina paksuse klass: SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS, GOST, DIN
- Ühenduse tüüp: BW
- Pinnatöötlus: paljas pind, värv, roostevastane õli, -korrosioonivastane värv, kuum-tsinkimine.
- Süsinikterase materjal: ct20, A234 WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2;
- Roostevaba terase materjal: 304,304L,316,316L,321,12Х18Н10Т,08X18H10,08X17H13M2T
- Legeerterasest materjal: A234 WP11,WP22,WP12,WP5,WP9,WP91,WB36,15XM,10Cr9Mo1VNbN

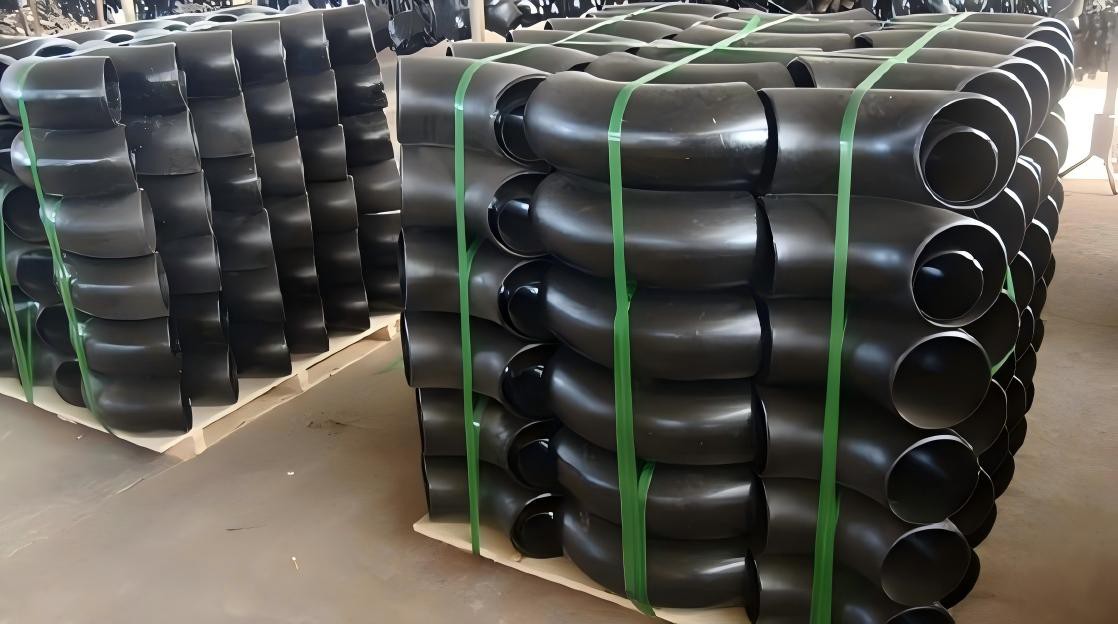

- Pakkimisviis: puidust kast, puidust kaubaalus
- Terastorude põlvede tarnevõimsus: 1000 tonni/kuus
Parameetrid
ASME B16.9-2024 KÜÜNARNUKID

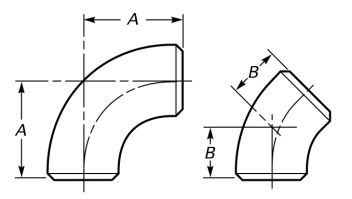

Pikkade raadiusega küünarnukkide mõõtmed
|
Toru nimisuurus (NPS) |
Välisläbimõõt kaldpinnal (mm) |
Keskelt lõpuni (mm) |
|
|
90 kraadi küünarnukid (A) |
45 kraadi küünarnukid (B) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
Kasutusalad
Terastoru põlve kasutatakse peamiselt sellistes tööstusharudes nagu nafta, keemia, maagaas, elekter, laevaehitus ja mereehitus, kommunaaltehnika (näiteks linna veevarustus ja kanalisatsioon/küte/gaas), reoveepuhastus, ehitus- ja tulekaitsesüsteemid, mehaaniliste seadmete tootmine jne; Kohaldatavad seadmete tüübid on torujuhtmed, ventiilid, pumbaruumid, kompressorid, soojusvahetid, katlad, auruturbiinid, generaatorid, reaktorid, akumulatsioonipaagid jne.
