Toote ülevaade

Terasest kontsentriline reduktoron toruliitmik, mida kasutatakse erineva läbimõõduga torude ühendamiseks torusüsteemis. Selle kahel otsal on ühine keskjoon, millel on kontsentriline struktuur. Seda kasutatakse peamiselt torusüsteemides, mis transpordivad vedelat või gaasilist keskkonda, tagades keskmise sujuva ja stabiilse toruühenduse. Kontsentriline reduktor, mida kasutatakse sellistes tööstusharudes nagu nafta, keemiatehnika, elektritootmine, laevaehitus, munitsipaaltehnika, tuletõrjesüsteemid ja mehaaniliste seadmete tootmine, sobib torude ühendamiseks ventiilides, pumbaruumides, soojusvahetites, kateldes, mahutites ja muudes seadmetes. See pakub suurepärast survekindlust, temperatuuritaluvust ja erosioonikindlust, mis vastab toru läbimõõdu ülemineku nõuetele erinevates töötingimustes.

Toote parameetrid

Parameeter	Vahemik / Üksikasjad
Täitmise kriteerium	ASME B16.9; GOST 17378; DIN2616;
Spetsifikatsioonivahemik	GOST: 21,3-1016 mm; DN15-DN1200;
Seina paksuse klass	SCH10/20/40/80/160; XXS, GOST, DIN jne.
Ühenduse tüüp	Põkk{0}}Keevitamine
Pinnatöötlus	Paljas pind, värv,-erosioonivastane värv, kuum-tsinkimine
Materjal süsinikterasest	ct20, A234 WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2
Materjal roostevaba teras	304/304L, 316/316L, 321; 12Х18Н10Т, 08X18H10, 08X17H13M2T;
Legeerterasest materjal	A234 WP11, WP22, WP12, WP5, WP9, WP91, WB36, 15XM, 10Cr9Mo1VNbN
Pakkimismeetod	Puidust kast; puidust kaubaalus.
Toitevõimsus	1000 tonni/kuus

ASME B16.9-2024

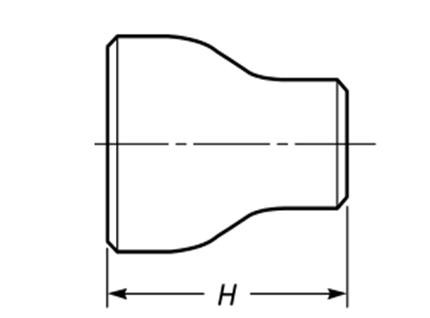

Kontsentriliste reduktorite mõõtmed

product-430-318

Toru nimisuurus (NPS)	Välisläbimõõt kaldega (mm)		Lõpust-lõpuni- H (mm)	Toru nimisuurus (NPS)	Välisläbimõõt kaldega (mm)		Lõpust-lõpuni- H (mm)
Toru nimisuurus (NPS)	Suur ots	Väike ots	Lõpust-lõpuni- H (mm)	Toru nimisuurus (NPS)	Suur ots	Väike ots	Lõpust-lõpuni- H (mm)
3/4x1/2	26.7	21.3	38.1	8x6	219.1	168.3	152.4
3/4x3/8		17.3		8x5		141.3
1x3/4	33.4	26.7	50.8	8x4		114.3
1x1/2		21.3		8x3-1/2		101.6
1-1/4x1	42.2	33.4	50.8	8x3		88.9
1-1/4x3/4		26.7		8x2-1/2		73.0
1-1/4x1/2		21.3		10x8	273.1	29.1	177.8
1-1/2x1-1/4	48.3	42.2	63.5	10x6		168.3
1-1/2x1		33.4		10x5		141.3
1-1/2x3/4		26.7		10x4		114.3
1-1/2x1/2		21.3		12x10	323.9	273.1	203.2
2x1-1/2	60.3	48.3	76.2	12x8		219.1
2x1-1/4		42.2		12x6		168.3
2x1		33.4		12x5		141.3
2x3/4		26.7		14x12	355.6	323.9	330.2
2-1/2x2	73.0	60.3	88.9	14x10		273.1
2-1/2x1-1/2		48.3		14x8		219.1
2-1/2x1-1/4		42.2		14x6		168.3
2-1/2x1		33.4		16x14	406.4	355.6	355.6
3x2-1/2	88.9	73.0	88.9	16x12		323.9
3x2		60.3		16x10		273.1
3x1-1/2		48.3		16x8		219.1
3x1-1/4		42.2		18x16	457.2	406.4	381.0
3-1/2x3	101.6	88.9	101.6	18x14		355.6
3-1/2x2-1/2		73.0		18x12		323.9
3-1/2x2		60.3		18x10		273.1
3-1/2x1-1/2		48.3		18x8		219.1
3-1/2x1-1/4		42.2		20x18	508.0	457.2	508.0
4x3-1/2	114.3	101.6	101.6	20x16		406.4
4x3		88.9		20x14		355.6
4x2-1/2		73.0		20x12		323.9
4x2		60.3		20x10		273.0
4x1-1/2		48.3		22x20	558.8	508.0	508.0
5x4	141.3	114.3	127.0	22x18		457.2
5x3-1/2		101.6		22x16		406.4
5x3		88.9		22x14		355.6
5x2-1/2		73.0		22x12		323.8
5x2		60.3		24x22	609.6	558.8	508.0
6x5	168.3	141.3	139.7	24x20		508.0
6x4		114.3		24x18		457.2
6x3-1/2		101.6		24x16		406.4
6x3		88.9		24x16		355.6
6x2-1/2		73.0		24x16		323.8

Toote eelised

Põhjalikud kriteeriumid, lai kohaldatavus

Vastab ASME, GOST, DIN ja muudele rahvusvahelistele kriteeriumidele, vastab Ameerika, Venemaa ja Saksamaa kriteeriumisüsteemi nõuetele. Sobib ülemaailmsete nafta-, maagaasi- ja keemiatehnoloogia projektide jaoks, ilma et oleks vaja sekundaarset sertifitseerimist.

Erinevad materjalid, tugev kohanemisvõime

Pakub süsinikterast, roostevaba terast, legeerterast ja muid materjale, mis sobivad erinevate meediumite ja keskkondadega.

Paindlik pinnatöötlus

Pakub 5 pinnatöötlusvõimalust: paljas pind, värv, roostevastane õli, -erosioonivastane värv ja kuum-tsinkimine. Kuum-tsinkimine suurendab märkimisväärselt erosioonikindlust välistingimustes ja niiskes keskkonnas, pikendades kasutusiga üle 50%.

Peamised rakendused

Pooljuhtide ja elektroonika tootmine

Kasutatakse kõrge-puhtusastmega elektrooniliste-kemikaalide, erigaaside või üli-puhta vee transportimiseks.

Energeetika

Terasest kontsentriline reduktorsobib torustikusüsteemidele kateldes, turbiinides, soojusvahetites jne.

Laevaehitus ja meretehnika

316L roostevabast terasest materjal on vastupidav kloriidioonide erosioonile, sobib merekeskkonda. Kasutatakse laevade ballastvee ja kütteõli torustike süsteemides.

KKK

1. küsimus: kas teie tooted sobivad kõrgel-temperatuuril, kõrgrõhul{2}} või söövitavas keskkonnas?

A1: Jah. Pakume erinevaid materjalivalikuid, mis vastavad erinevatele töönõuetele: Süsinikterasest materjalid sobivad üldiste tööstuslike torustike jaoks. Roostevabast terasest materjalid pakuvad suurepärast erosioonikindlust, muutes need ideaalseks keemia- ja mereinseneri keskkondades. Legeerterasest materjalid on spetsiaalselt loodud kasutamiseks kõrgel -temperatuuril ja kõrgel{5}} rõhul ning sobivad selliste rakenduste jaoks nagu boilerid, auruturbiinid ja soojusvahetid. Seina paksuse klassid vastavad erinevatele survenõuetele. Toote kasutusea pikendamiseks on saadaval pinnatöötlused, sealhulgas -erosioonivastased katted ja kuumtsingimine{9}}.

Q2: Kas teil on terasest kontsentrilise reduktori kvaliteedi tagamine?

A2: Meie kontsentrilised reduktorid on valmistatud rangelt kooskõlas mitmete rahvusvaheliste kriteeriumidega. Meil on täielik kvaliteedikontrollisüsteem alates tooraine hankimisest kuni lõppkontrollini. Iga toodet kontrollitakse individuaalselt, et tagada sile pind, mis ei sisalda oksüdeerumist, jäsemeid, pragusid ega ilmseid mehaanilisi kriimustusi. Mõõtmete, seina paksuse ja kõvaduse testid vastavad kõik asjakohastele kriteeriumidele. Soovi korral saame esitada kontrolliaruandeid, nagu magnetosakeste uuring ja ultraheliuuring.
