Toote ülevaade

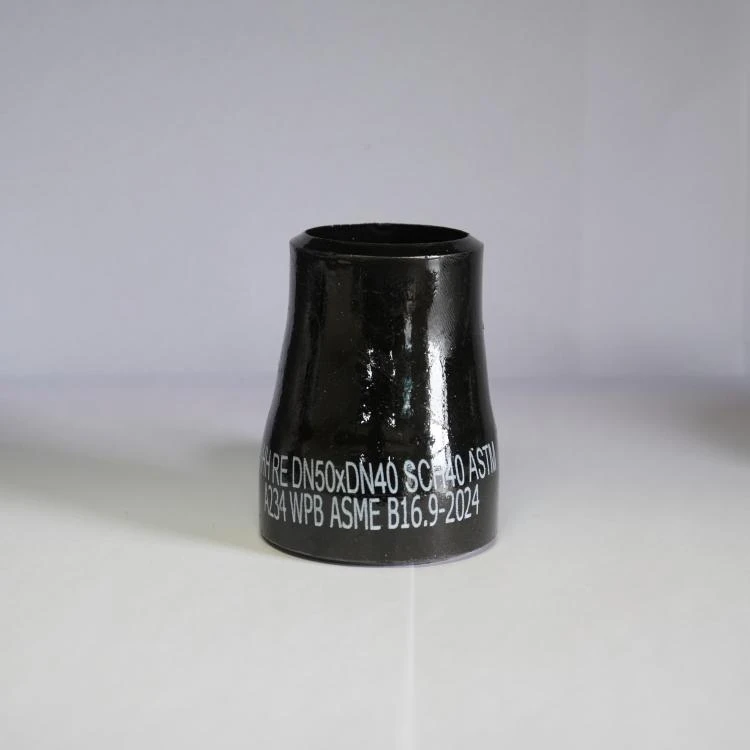

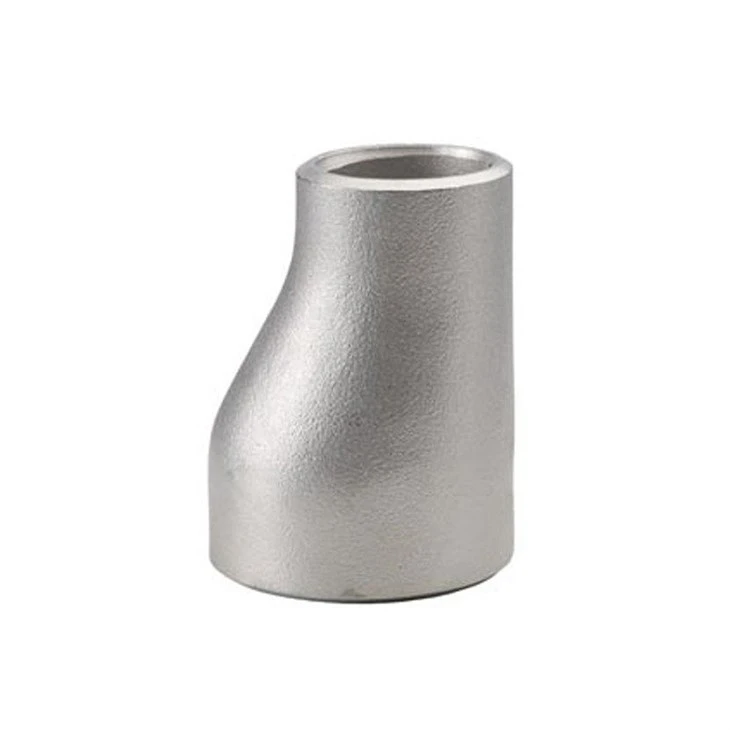

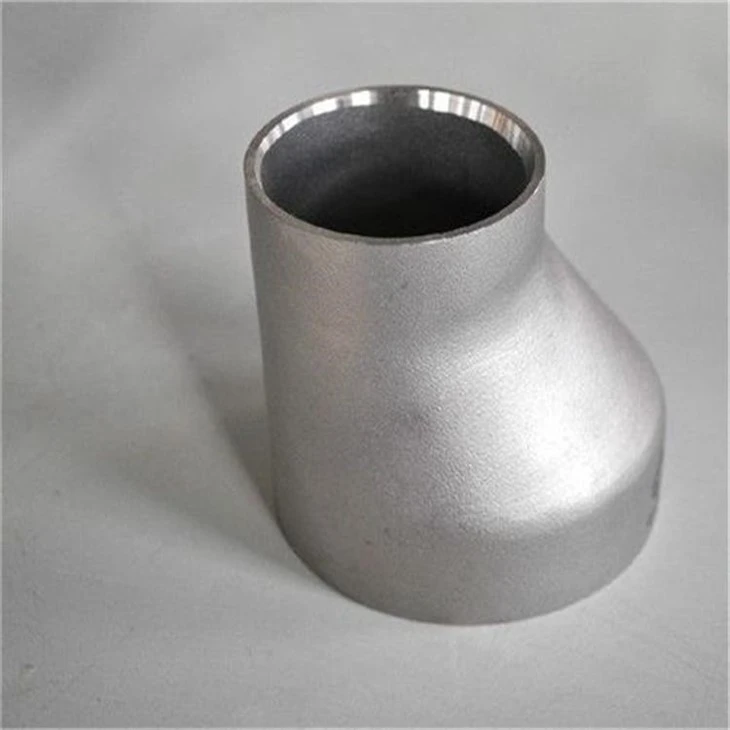

Ekstsentriline keevisõmbluse reduktoron toruliitmik, mida kasutatakse kahe erineva läbimõõduga toru ühendamiseks ja millel on nihutatud keskjooned, mis hoiavad toru seina ühte külge samal tasapinnal. See ekstsentriline disain võimaldab paigaldada põhja-tasapinna, vältides tõhusalt kandja kogunemist torujuhtme madalatesse kohtadesse, vähendades õhutaskute, setete kogunemise ja lokaalse korrosiooni ohtu. Ekstsentrilised reduktorid ühendatakse tavaliselt põkkkeevitusega ja neid kasutatakse laialdaselt vedeliku või gaasi ülekande horisontaalsetes torusüsteemides, eriti rakendustes, kus tuleb säilitada pidev meediumivool ja minimeerida pöörisvoolude või vedelikupeetuse ohtu.

Toote parameetrid

Parameeter	Spetsifikatsioon
Täitmisstandardid	ASME B16.9, GOST 17378, DIN2616
Suuruste vahemik	1/2"–48"(DN15–DN1200)
Seina paksuse klassid	SCH10, SCH20, SCH40, SCH80, SCH160, XXS, GOST, DIN
Ühenduse tüüp	Põkkkeevitus (BW)
Pinnatöötlus	Roostevastane õli,-korrosioonivastane värv, kuum-tsinkimine
Süsinikterasest materjalid	ct20, A234 WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2
Roostevabast terasest materjalid	304, 304L, 316, 316L, 321, 12Х18Н10Т, 08X18H10, 08X17H13M2T
Legeerterasest materjalid	A234 WP11, WP22, WP12, WP5, WP9, WP91, WB36, 15XM, 10Cr9Mo1VNbN
Pakkimismeetod	Puidust kast, puidust alus
Toitevõimsus	1000 tonni/kuus

ASME B16.9-2024
Ekstsentriliste reduktorite mõõtmed

product-485-318

Toru nimisuurus (NPS)	Välisläbimõõt kaldega (mm)		Lõpust-lõpuni- H (mm)	Toru nimisuurus (NPS)	Välisläbimõõt kaldega (mm)		Lõpust-lõpuni- H (mm)
Toru nimisuurus (NPS)	Suur ots	Väike ots	Lõpust-lõpuni- H (mm)	Toru nimisuurus (NPS)	Suur ots	Väike ots	Lõpust-lõpuni- H (mm)
3/4x1/2	26.7	21.3	38.1	8x6	219.1	168.3	152.4
3/4x3/8		17.3		8x5		141.3
1x3/4	33.4	26.7	50.8	8x4		114.3
1x1/2		21.3		8x3-1/2		101.6
1-1/4x1	42.2	33.4	50.8	8x3		88.9
1-1/4x3/4		26.7		8x2-1/2		73.0
1-1/4x1/2		21.3		10x8	273.1	29.1	177.8
1-1/2x1-1/4	48.3	42.2	63.5	10x6		168.3
1-1/2x1		33.4		10x5		141.3
1-1/2x3/4		26.7		10x4		114.3
1-1/2x1/2		21.3		12x10	323.9	273.1	203.2
2x1-1/2	60.3	48.3	76.2	12x8		219.1
2x1-1/4		42.2		12x6		168.3
2x1		33.4		12x5		141.3
2x3/4		26.7		14x12	355.6	323.9	330.2
2-1/2x2	73.0	60.3	88.9	14x10		273.1
2-1/2x1-1/2		48.3		14x8		219.1
2-1/2x1-1/4		42.2		14x6		168.3
2-1/2x1		33.4		16x14	406.4	355.6	355.6
3x2-1/2	88.9	73.0	88.9	16x12		323.9
3x2		60.3		16x10		273.1
3x1-1/2		48.3		16x8		219.1
3x1-1/4		42.2		18x16	457.2	406.4	381.0
3-1/2x3	101.6	88.9	101.6	18x14		355.6
3-1/2x2-1/2		73.0		18x12		323.9
3-1/2x2		60.3		18x10		273.1
3-1/2x1-1/2		48.3		18x8		219.1
3-1/2x1-1/4		42.2		20x18	508.0	457.2	508.0
4x3-1/2	114.3	101.6	101.6	20x16		406.4
4x3		88.9		20x14		355.6
4x2-1/2		73.0		20x12		323.9
4x2		60.3		20x10		273.0
4x1-1/2		48.3		22x20	558.8	508.0	508.0
5x4	141.3	114.3	127.0	22x18		457.2
5x3-1/2		101.6		22x16		406.4
5x3		88.9		22x14		355.6
5x2-1/2		73.0		22x12		323.8
5x2		60.3		24x22	609.6	558.8	508.0
6x5	168.3	141.3	139.7	24x20		508.0
6x4		114.3		24x18		457.2
6x3-1/2		101.6		24x16		406.4
6x3		88.9		24x16		355.6
6x2-1/2		73.0		24x16		323.8

Toote eelised

Optimeeritud konstruktsiooniprojekt

Ekstsentriline struktuur takistab tõhusalt kandja kogunemist, vähendab õhutaskuid ja korrosiooniriske, parandades torujuhtme töö efektiivsust.

Lihtne paigaldus ja hooldus

Toetab põhja{0}}tasapinnalist paigaldust setete hõlpsaks eemaldamiseks, vähendades hooldussagedust 40% võrra; võimaldab ruumi paigutuse optimeerimiseks paigaldada seinale-.

Peamised rakendused

Mehaaniliste seadmete tootmine

Ekstsentriline keevisõmbluse reduktoron ühendatud seadmetega, nagu kompressorid, pumbad ja reaktorid sisse-/väljalasketorude ühendamiseks, parandades süsteemi ühilduvust.

Farmaatsia- ja toiduainetööstus

Kasutatakse piimatoodete, jookide, õlle ja ravimite tootmise sanitaartorustikusüsteemides, mis nõuavad siledaid siseseinu ilma surnud nurkadeta, et vältida jääkide ja bakterite kasvu.

KKK

Q1. Mis vahe on ekstsentrilise keevisõmbluse reduktoril ja kontsentrilisel reduktoril?

A1: Põhiline erinevus ekstsentrilise reduktori ja kontsentrilise reduktori vahel seisneb nende aksiaalses konstruktsioonis: kontsentrilise reduktori mõlemad otsad on joondatud samale keskjoonele, samas kui ekstsentrilise reduktori kahe otsa vahel on nihe, luues konstruktsiooni, mille üks külg on tasane ja teine kaldu. See konstruktsiooni erinevus määrab otseselt nende rakenduse stsenaariumid: kontsentrilised reduktorid sobivad vertikaalsetele torujuhtmetele või olukordadele, kus kandja voolu ei mõjuta gravitatsioon, kuna nende sümmeetriline struktuur tagab suhteliselt ühtlase vedeliku jaotuse. Ekstsentrilised reduktorid on aga loodud spetsiaalselt horisontaalseks torujuhtme paigaldamiseks ning nende põhiväärtus seisneb kahe peamise ohu kõrvaldamises, mis on seotud gaaside ülekande{3}}gaasi kogunemise ja tahke sadestumisega.

Q2. Milline on teie toodete survekindlus?

A2: Toote survekindlus sõltub peamiselt seina paksuse klassist ja materjali valikust ning me järgime tootmises rangelt rahvusvahelisi standardeid nagu ASME B16.9 ja GOST 17378. Seina paksuse vahemik hõlmab SCH10 kuni SCH160, XXS, aga ka GOST/DIN standardseeriaid, mis vastavad erinevatele torujuhtmesüsteemi nõuetele alates madalrõhust kuni ülikõrge rõhuni. Näiteks SCH40S ja SCH80S sobivad tavapäraste rõhustsenaariumide jaoks, samas kui SCH160 ja XXS on loodud spetsiaalselt kõrge temperatuuri, kõrge rõhu või väga korrodeerivate tingimuste jaoks, tagades suurepärase ohutuse ja vastupidavuse äärmuslikes töökeskkondades.
